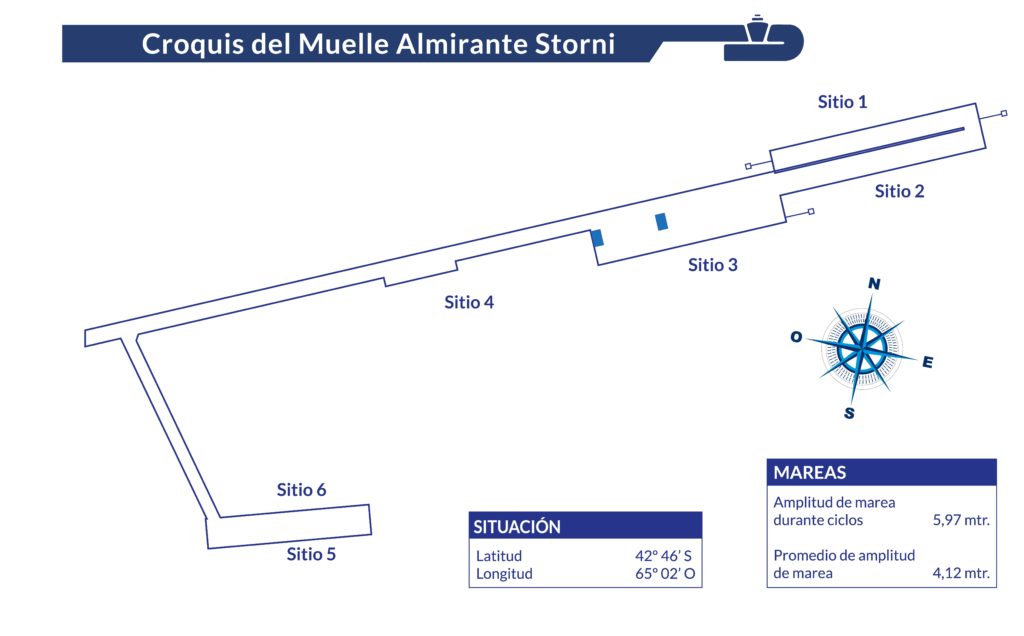

El Muelle Almirante Storni está conformado por un viaducto principal de 12 metros de ancho que vincula los sitios operativos con tierra firme, el mismo incluye dos carriles de circulación vehicular y dos veredas peatonales, además posee un saliente en el lado norte para el paso de una cinta transportadora destinada a la descarga de materias primas para la empresa Aluar.
La extensión total del muelle es de 1.583 metros de longitud y alcanza, en los sitios 1 y 2, una profundidad de entre 42 y 55 pies, lo que equivale a 12 y 16 metros respectivamente.
El sistema está compuesto por una infraestructura de pilotes de gran diámetro colocados en grupo y vinculados mediante cabezales. Esta infraestructura sirve como base para la súper estructura, formada por vigas premoldeadas de hormigón pretensado.
Además posé un viaducto secundario de 197 metros de largo que lo conecta con los sitios 5 y 6, conocidos como “muelle pesquero”. Dichos sitios suman entre ambos 298 metros de frente de atraque.
| DATOS / SITIO | Sitio 1 | Sitio 2 | Sitio 3 | Sitio 4 | Sitio 5/6 |
|---|---|---|---|---|---|
| Longitud de Muelles (mts) | 217 | 217 | 198 | 200 | 298 |
| Ancho (mts) | 22 | 22,45 | 43 | Zona de Dolphins | 30 |
| Área (mts) | 4774 | 4872 | 8514 | Zona de Dolphins | 4470 |
| Profundidad (en pies) | 42′ a 55′ | 42′ a 55′ | 34′ a 42′ | 18′ a 34′ | 14′ a 23′ |
| Tipo de Energía | 220/380 V | En Ampliación | 220/380 V | 220/380 V | 220/380 V |
| Cantidad de Tomas de Energía | 4 | – | 4 | 3 | 10 |
| Tomas de H2O | 3 | 3 | 4 | 3 | 7 |
| Plazoleta Fiscal | |
|---|---|
| M2 Pavimentados | 27.180 M2 |
| M2 Consolidados | 71.284 M2 |
| Depósitos Cerrados | Depósito Fiscal 18,20 x 47,10 = 857,22 M2 Depósito Removido 12,40 x 60,35 = 748,34 M2 |
| Servicios 412 enchufes de energía para contenedores refrigerados |
|
| Muelle | 22.630 M2 |
| Depósitos Fiscales | 1.605,56 M2 |
| Plazoleta de Contenedores | 27.180 M2 (de hormigón) – 71.284 M2 (de tierra compactada) |
BALANZA FISCAL
| Balanza LATORRE | Capacidad máxima autorizada 80.000 Kg. |
| Balanza FULL GaMa El Calafate DIGITAL |
Capacidad máxima autorizada 80.000 Kg. |
| Balanza de Plataforma | Capacidad máxima 3.000 Kg. |
Servicios Propios
Provisión de Agua Potable
Provisión de Energía
Iluminación
Recolección de residuos sólidos
Servicios de Transporte Interno
Servicio de Emergencias Médicas
Sistema Contra Incendios
Plazoleta Fiscal
Grupo Electrógeno
Servicios Brindados por Terceros
Suministro de Combustible
Provisión de Víveres
Estibajes y Cargas
Talleres Navales
Salvamento y Buceo
Practicaje y lanchas (para apoyo de maniobras)
Despachantes Aduaneros
Agencias Marítimas
Recolección de residuos líquidos y sólidos (MARPOL)
Transporte de Personas
Prevención de Incendios a Buques e Instalaciones.
Recolección de Residuos Sólidos
Provisión de Agua Potable
La Administración Portuaria dispone de una red de canalizaciones para el aprovisionamiento de los buques. Posee un sistema de impulsión de agua potable a muelle con bomba de 40 m³/h como máximo. La cañería principal es de acero galvanizado de 4”, con derivaciones a las distintas tomas en 3” y tomas de conexión de 2 ½ “, posee un tanque de reserva de 500 m³ para asegurar su servicio.
El agua es suministrada a la Administración Portuaria por la Cooperativa de Servicios Públicos de la ciudad (SERVICOOP), en forma continua, con un caudal aproximado de 4000-5000 m3/mes, cantidad que cubre los requerimientos actuales sin inconvenientes. Todas las tomas poseen caudalímetro.
Provisión de Energía
Todos los sitios disponen de tomas para fuerza electromotriz de 380/220 v.
La fuerza Motriz de los sitios 1, 2, 3 y 4 se provee de la subestación existente en el sitio 3, a la misma se llega con una línea de 13,2 Kv. que corre por la galería de la cinta transportadora de materias primas, hasta el transformador de 315 Kva .
Fuera de los sitios operativos del Muelle Storni, se encuentra en la zona de las Plazoletas Fiscales una cantidad de 412 tomas de energía para la conexión de contenedores refrigerados.
Iluminación
El sistema de iluminación consiste en 34 columnas con artefactos iluminación led. Los sitios 3, 5 y 6 cuentan con 6 torres con reflectores led de alta potencia.
Los sitios 1 y 2 poseen 26 reflectores con tecnología led.
El sistema se activa en forma automática mediante células fotoeléctricas.
Recolección de residuos sólidos
Servicios de recolección de residuos sólidos de los buques en puerto. Alije de sentinas en puerto por requerimiento del cliente a las empresas operadoras.
Servicios de Transporte Interno
Servicio de movilidad interna de pasajeros dentro del muelle Alte. Storni, las 24 horas de los 365 días del año.
Servicio de emergencias médicas
Prestación de servicio médico sanitario de emergencias, de carácter permanente, por el cual se brinda asistencia a toda persona que se encuentra dentro del ámbito del Muelle Alte. Storni. Consta de una sala de atención, ambulancia equipada y paramédico en forma permanente, las 24 horas de los 365 días del año.
Sistema contra incendio
El puerto cuenta con un sistema de control de incendios. El agua es elevada desde el mar en el Sitio 3 por medio de una bomba FLYGT y una bomba centrífuga, que operando conjuntamente generan una presión de trabajo de aproximadamente 8 Kg/cm² y un caudal aproximado de 90 m3/hora. Este sistema abastece a los sitios 1, 2, 3 y 4.
En los sitios 5 y 6 la instalación incluye 2 bombas eléctricas sumergibles (una en reserva) de 90 m3/h y presión 5 Kg/cm2 del tipo FLYGHT modelo BS 2151 HT, 27 CV, red de distribución con caño de PEAD 110 e hidrantes de dos tipos; unos bajo piso en correspondencia con las tomas de Agua Potable y otros sobre nivel, ubicados en la salida del Viaducto Secundario y en el frente del Edificio Complementario, al pie de las torres de iluminación y en la torre de baliza extremo.
La APPM posee una bomba portátil Magirus Fire 1000 con capacidad máxima de 81 m³/h para ser utilizada en cualquiera de los sitios de ambos muelles en donde sea necesario.
